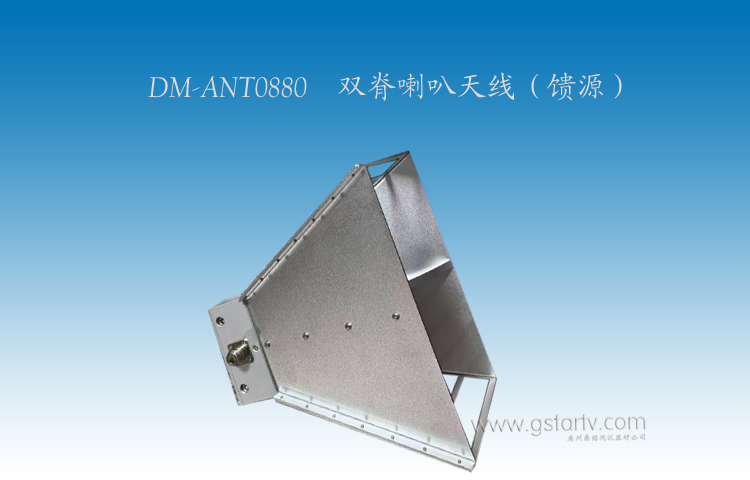

產品名稱：雙脊喇叭天線  雙脊波導喇叭天線

產品型號：DM-ANT0880

設計理念：

雙脊喇叭天線技術原理主要基於電磁波的輻射與傳輸特性，通過特殊的結構設計實現高效、穩定的信號收發。雙脊喇叭天線通常由波導段和喇叭段兩部分組成，波導段的主要作用是引導電磁波的傳播，確保電磁波能夠穩定、高效地進入喇叭段。在這一部分，同軸饋電和波導與同軸轉換的匹配是關鍵，它們共同確保電磁波能夠無損耗地傳輸。

喇叭段則是雙脊喇叭天線的核心部分，它由天線外腔和雙脊兩部分組成。雙脊的設計是這種天線的關鍵創新之處，通過逐漸張開的波導和脊的引入，天線的口徑尺寸得以增大，從而加強了輻射的方向性，使波束變窄。這種結構不僅有助於實現更高的輻射效率，還能在更寬的頻帶範圍內保持穩定的性能。
 雙脊的設計還有助於擴展天線的可用帶寬，在波導中加脊可以將單模帶寬擴展，使得雙脊喇叭天線能夠在極寬頻帶內工作。同時，通過優化脊的形狀和尺寸，可以進一步調節傳輸模式的上限和下限截止頻率，從而實現天線增益的穩定性和高效性。
適用場景

雙脊喇叭天線因其高性能和寬頻帶特性而被廣泛應用於電磁兼容、探測和標準測量等領域。無論是需要精確控製波束方向的場景，還是要求天線在寬頻帶範圍內保持穩定性能的應用，雙脊喇叭天線都能提供出色的解決方案。

產品概述：

DM-ANT0880雙脊喇叭天線係列是廣州草莓视频网站視訊器材有限公司自主研發生產的寬頻帶天線之一。

DM-ANT0880雙脊喇叭天線係列由倍頻程雙脊喇叭天線、超寬頻帶雙脊喇叭天線、迷你型超寬頻帶雙脊喇叭天線、高增益超寬頻帶雙脊喇叭天線組成。

DM-ANT0880雙脊喇叭天線係列在0.8-8GHz內覆蓋不同的組合頻段

DM-ANT0880雙脊喇叭天線係列廣泛應用於EMI/RFI測試、評估和電子監控等。由於這類天線具有比較高的增益，當用於電磁兼容EMC泄漏測量時，可以有效地降低係統噪聲係數--這在測量小電磁泄漏的時候是很重要的功能。

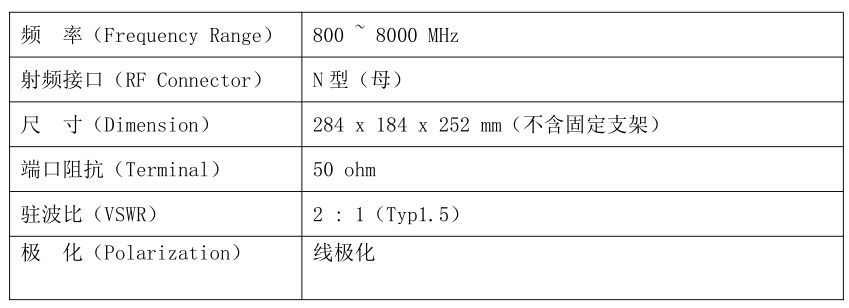

 規格參數（Specification）

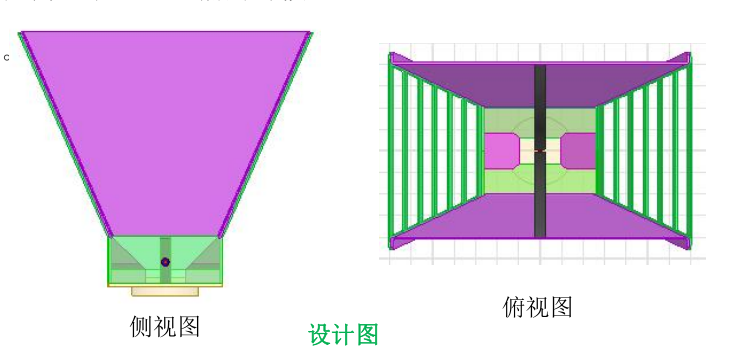

設計圖

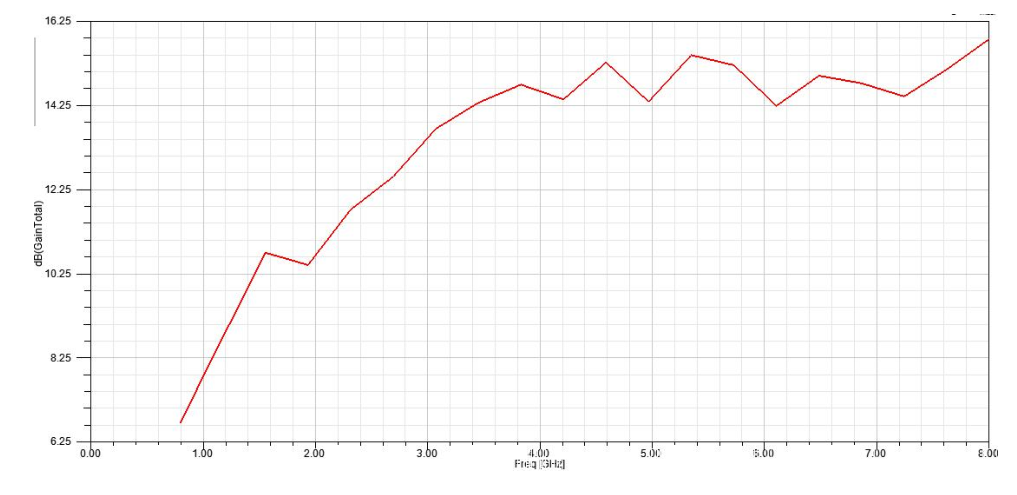

增益

根據有關法律法規的規定，雙脊喇叭天線應當符合國家標準。國家標準GB/T 4232.1-2016《微波天線 第1部分：技術要求與測試方法》為該天線的製造和使用提供了重要的規範。
