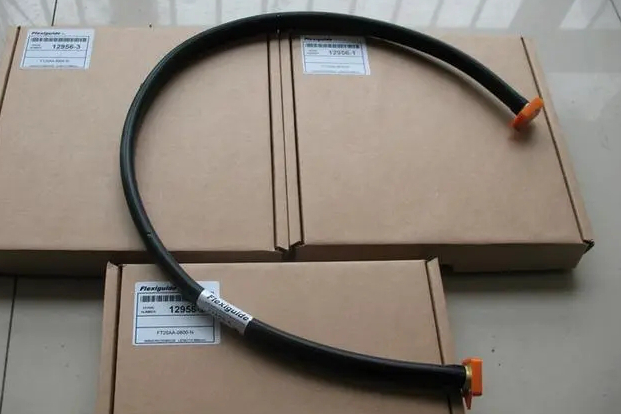

Ka波段WR42 可扭軟波導 WR42 Flexible Twistable Waveguide
- 產品品牌 草莓视频网站
- 產品型號 KAWR42D
- 產品描述
Ka波段 WR42 可扭矩形軟波導.通過采用內口徑為非標尺寸的法蘭盤實現了波紋管,法蘭盤和標準硬波導三者之間的阻抗匹配,滿足了低電壓駐波比的要求;采用銅帶表麵鍍銀滿足了低插入損耗的要求....
產品名稱：Ka波段 WR42 可扭軟波導
產品型號：GSTAR-WR42Ka
產品概述：
Ka波段 WR42 可扭矩形軟波導.通過采用內口徑為非標尺寸的法蘭盤實現了波紋管,法蘭盤和標準硬波導三者之間的阻抗匹配,滿足了低電壓駐波比的要求;采用銅帶表麵鍍銀滿足了低插入損耗的要求.該組件性能達到了國外同類產品的水平,具有良好的工程應用前景.
指標參數 Specification：
型號(物料編碼) Model(Material Code): GSTAR-WR42Ka
波導尺寸 Waveguide Size:WR42
工作頻率 Frequency: 17.70-26.50GHz
駐波比 VSWR(Return Loss): ≤1.25(19.08dB)
插入損耗 Insertion Loss: 1.3dB/m

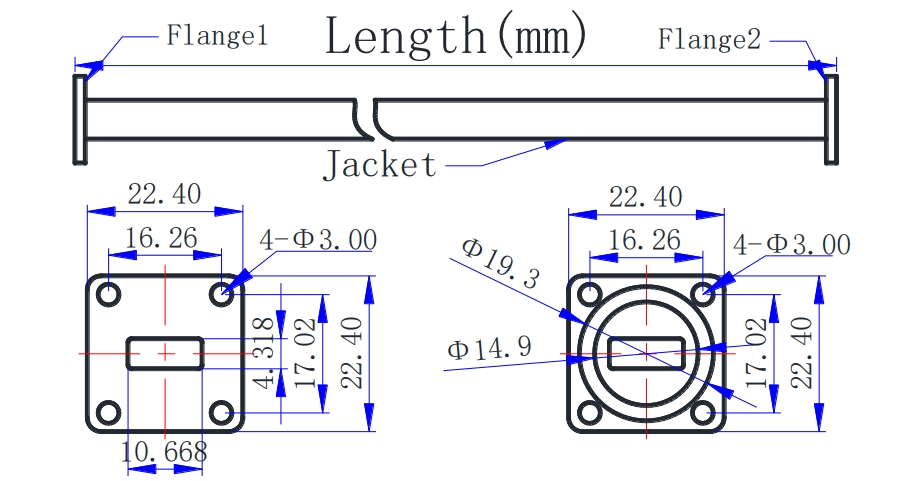

法蘭規格 Flange Size: FBP(UBR)220/FBM(PBR)220
最小彎曲半徑 Min. Bend Radius： 41mm/E 82mm/H
最大扭轉角度 Max. Torsion Angle： 465°/m
組件長度 Length: 600/900/客戶訂製(Customized)
法蘭材質 Flange Material： 銅鍍鎳 Nickel-plated Brass
波導管材質 Material of Waveguide Core: 銅鍍銀 Silver-plated Brass
外護套材質 Jacket Material: 硫化矽橡膠 Silicone /液態聚硫橡膠 Rubber
我們還可以定製其他頻點的軟波導 ，歡迎合作
|
Freq Band |
工作帶寬Freq.range |
可供應長度Length(m) |
插入損耗Loss Max.(dB) |
Ripple |
駐波比VSWR Max. |
|
6G |
5.925-7.125 |
0.6/0.9/1.2/1.8 |
0.14/0.2/0.3/0.4 |
0.2 |
1.1 |
|
7&8G |
7.1-8.5 |
0.6/0.9/1.2/1.8 |
0.18/0.24/0.36/0.54 |
0.2 |
1.1 |
|
10&11G |
10.0～11.7 |
0.6/0.9/1.2/1.8 |
0.24/0.3/0.48/0.72 |
0.2 |
1.1 |
|
13G |
12.7～13.3 |
0.6/0.9/1.2/1.8 |
0.3/0.45/0.6/0.9 |
0.2 |
1.1 |
|
15G |
14.4～15.4 |
0.6/0.9 |
0.4/0.59 |
0.3 |
1.1 |
|
18G/23G/26G |
17.7～26.5 |
0.6/0.9 |
0.75/1.13 |
0.5 |
1.2 |
|
28G/32G/38G |
27.5～40.0 |
0.6/0.9 |
1.2/1.8 |
0.5 |
1.2 |
|
42G |
40.5～43.5 |
0.6/0.9 |
2.1/2.4 |
1.4 |
1.4 |
