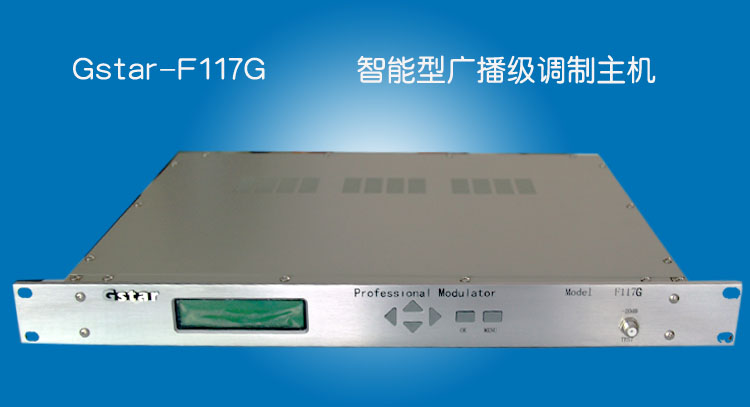

產品名稱：捷變頻調製器，可變頻道調製器

產品型號：Gstar-F117

產品概述：

Gstar-F117G智能型廣播級調製器使用最新的CATV電子技術，包括晶振參考同步鎖相環振蕩電路，聲表麵中頻電路，Hybrid放大電路和微處理器控製。

各有一獨立的外接的後麵板中頻回路用作電視節目中頻加密，這各自獨立的中頻回路載有38MHz的視頻中頻和伴音載頻31.5MHz輸入回路，也有各自獨立的視頻中頻和伴音中頻回路輸出回路，分別內接各自獨立的聲表麵濾波器。如果外部的信號源不用，RG-59型的跳線必須接上，任何通過的可變的中頻信號源的損耗將會導致較低的RF輸出。

 高質量的音頻和視頻載頻合成的殘留邊帶設備。

用來自錄像機、攝像機，或類似設備的音頻和視頻基帶信號作為信號源。

接收標準的視頻輸入電平在0.5Vp-p~1.5Vp-p，在前麵板的液晶顯示窗顯示出設備的工作參數和狀態，如輸出頻道、輸出頻率，音頻/視頻比率，視頻調試度，伴音頻偏，伴音載頻，輸出電平，測試信號。

並可用麵板上的按鈕選擇設備的參數，如音頻/視頻比率，視頻調試度，伴音頻偏，伴音載頻，輸出電平，測試信號。

後麵接口提供各自獨立的視頻和伴音中頻輸入和輸出。這樣可以改變中頻信號源，或接入中頻加密設備。高質量的聲表麵濾波器消除鄰頻的幹擾。

GStar-F117G調製器 上述特點被設計成很低的互調水平，允許鄰頻工作使多個頻道能混合送至SMATV或有線電視分配係統。

 性能特點

■全部微處理器控製，具有自檢監控功能 ■可以選擇視頻調製度，伴音頻偏，伴音載頻 ■視頻/伴音比率可調 ■115dB RF輸出電平並可調 ■前麵板選擇標準輸出 ■大屏幕液晶顯示 ■內置三聲表麵濾波器及1.9GHz混頻器

■晶振參考同步鎖相環振蕩電路 ■表麵貼片安裝技術 ■獨立的伴音/視頻和中頻回路設計 ■具有獨立的伴音/視頻和中頻回路輸入輸出接口 ■伴音/視頻電平可調12dB---20dB ■斷電記憶 ■自帶可選測試信號

技術指標:

頻率範圍：45.00MHz至1000.00MHz(用戶指定)

頻率精度：5KHz

輸出電平：113dBμV

電平調節範圍：≥20dB

輸出阻抗：75Ω

寄生輸出：-65dB

輸出反射損耗：14dB

載噪比（C/N）帶內70dB（min 65dB）帶外70dB（min 65dB)

中頻

 圖像中頻輸出頻率：38.00 MHz

圖像中頻輸出電平：85 dBμV

伴音中頻頻率：6.50 MHz

音頻/圖像載波比：-10至-20dB

視頻

標準視頻輸入電平：1.0 V p-p視頻

輸入阻抗：75 Ω

視頻信噪比：53 dB

視頻響應：1.0dB

微分增益：2.5%

微分相位：2.5°

色延時：40nS

視頻調製度：87.5% 1～32級調節範圍

 音頻

輸入電平範圍：+5至+25dBmV

輸入阻抗：>10 KΩ

頻率響應：1.0 dB

伴音信噪比：55 dB

 音頻失真度：0.4%

帶間頻率：6.5 MHz±500 Hz

最大伴音頻偏：50 KHz

音頻調製頻偏：1～32級

調節範圍預加重：50 μs

常規

電源：220V.AC/50Hz

外型尺寸：19"(W)×12.6"(D)×1.75"(H)

工作環境溫度：-10℃～+40℃

重量：約3.5KG
